螺栓是工程结构中最常用的零件，螺栓工作状态的精确监测，对保证结构安全至关重要，但目前市场上一直缺少有效的技术办法。为了解决长期困扰工程界的螺栓载荷以及松动难以实时监测的技术难题， 我们提供将敏感元件（应变传感器）集成在螺钉头中的有线仪表螺栓和输出调制模拟信号的远程测量调节器。对于EI范围，测量调理器（存储器和测量）输出模拟信号。第三个系列称为TM-FAST-W，使用无线技术。我们最新的原型通过NFC（近场通信）使用点对点通信。

一.产品介绍

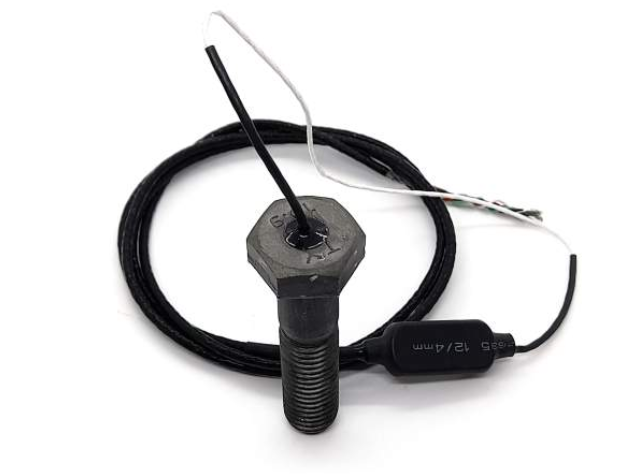

TM-FAST-TH-EM

TM-FAST-TH-EM带应变传感器和远程测量调节器的仪表螺钉，TM-FAST在其TH系列中提供将敏感元件（应变传感器）集成在螺钉头中的有线仪表螺钉和输出调制模拟信号的远程测量调节器。这个称为EM的版本保持有线，不会在螺丝头之间产生分离。应变传感器使用应变片的灵敏度来测量螺杆上的拉伸效应强度。压力表固定在螺钉头内，最大限度地减少了螺钉机械强度的下降。

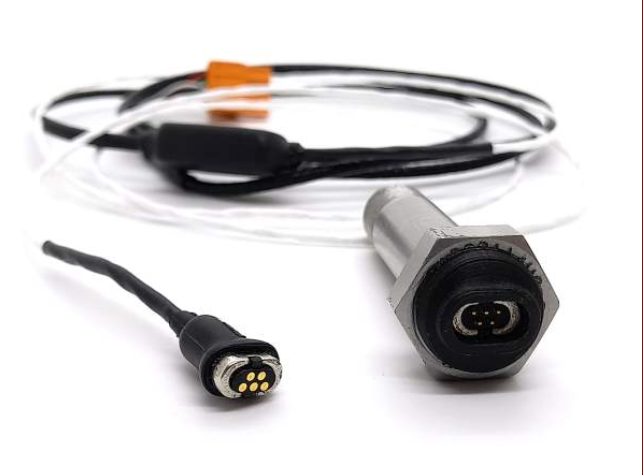

TM-FAST-TH-MC

TM-FAST-TH-MC带应变传感器、远程测量调节器和磁性连接器的仪表螺钉，TM-FAST在其TH系列中提供将敏感元件（应变传感器）集成在螺钉头中的有线仪表螺钉和输出模块化模拟信号的远程测量调节器。这个名为MC的版本在螺丝头上包含一个磁性连接器。应变传感器使用应变片的灵敏度来测量螺杆上的拉伸效应强度。压力表固定在螺钉头内，最大限度地减少了螺钉机械强度的下降。

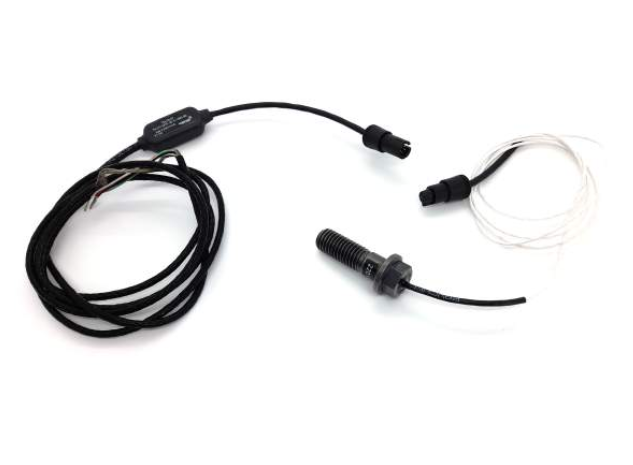

TM-FAST-TH-CO

TM-FAST-TH-CO带应变传感器和远程测量调节器的仪表螺钉,TM-FAST在其TH系列中提供将敏感元件（应变传感器）集成在螺钉头中的有线仪表螺钉和输出模块化模拟信号的远程测量调节器。此版本名为 CO，在螺钉头和调节器之间包含一个粘合剂连接器。应变传感器可用于长时间监测各种结构的应变变化。应变传感器使用应变片的灵敏度来测量螺杆上的拉伸效应强度。压力表固定在螺钉头内，最大限度地减少了螺钉机械强度的下降。

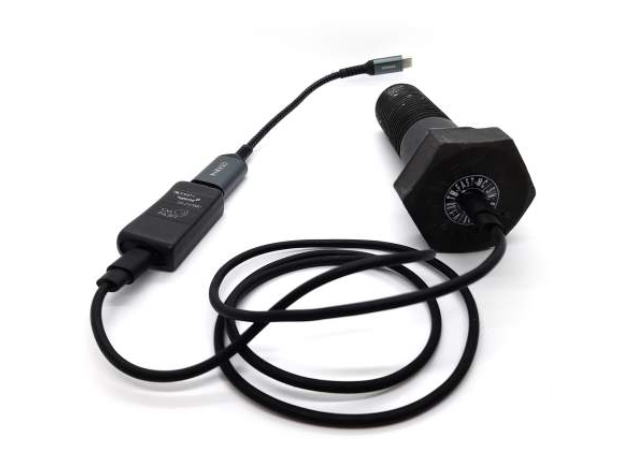

TM-FAST-EI-MC

    TM-FAST-EI-MC带应变传感器的仪表螺钉，集成测量调节器和磁性连接器，TM-FAST在其EI系列中提供有线仪表螺钉，将敏感元件（应变传感器）集成到螺钉头中，以及输出模拟信号的测量调节器（存储器和测量）。此版本名为 MC，在螺钉头上集成了一个磁性连接器。TM-FAST-EI-MC 与 TM-FAST-EIAST配合使用，后者提供了一个额外的层，允许将模拟值滤波并转换，通过 USB 提供串行链路。应变传感器使用应变片的灵敏度来测量螺杆上的拉伸效应强度。压力表固定在螺钉头内，最大限度地减少了螺钉机械强度的下降。计算智能嵌入在带有内置存储器的螺丝头中。

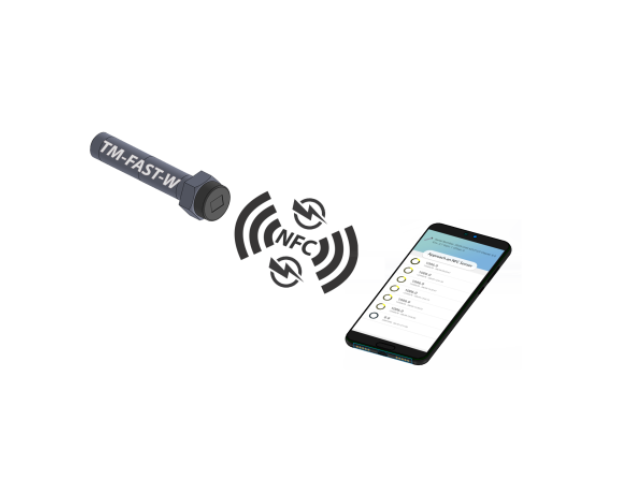

TM-FAST-W

TM-FAST-W带应变传感器、集成测量调节器和 NFC 无线技术的自供电仪表螺钉，TM-FAST在其W系列中提供无线仪表螺钉，将敏感元件（应变传感器）集成到螺钉头和测量调节器（存储器和测量）中。这个名为W的版本在螺钉头上集成了一个NFC芯片，以便在读取期间恢复阅读器的电源。为此目的开发的应用程序可以读取调节器传输的数字值并将其转换为负载。

二.工作原理

通过光纤光栅传感器埋入成品螺栓中，对螺栓工况中的载荷变化进行实时监测，通过后台软件对采集数据进行分析处理，可向用户展示螺栓工况中的拉力，剪切力值，变化曲线，对过载荷进行参数预置，当到达过载条件时告警，亦可对螺栓松动进行判断。系统可提供APP远程信息推送功能，方便用户远距离监测。

监测系统原理图：

用户监测界面展示：

产品目前已经在船舶行业开始应用，效果显著，解决了长期船舶关键结构部位螺栓状态无法监测的问题，从而减少了船舶航行过程中存在的由于螺栓载荷过大断裂，松动造成的安全事件。该技术在船舶制造、建筑安全、轨道交通、道路桥梁、石化设施、风电设备、电网安全、汽车制造等多领域可提供解决方案。
