压力扫描仪和相关压力测量数据系统可以让工程师和科学家获得大量的压力测量数据，用于关键的空气动力学研究。Initium 和 Optimus 数据系统，与小型 ESP 压力扫描阀相结合为工业空气动力学、风洞研究和建筑工程研究测试市场提供精确和可靠的压力测量解决方案。

一、整体概述

通常在高层建筑、体育场、大跨度屋顶和大跨度桥梁建成之前，风洞模拟测试是在小比例模型上进行的。这些边界层风洞使用360度转台来模拟多向风力，以低速运行。在这些试验中也模拟了地面效应边界层，空气动力学研究的目的是确定风与建筑物、结构和地形的相互作用，以提高设计、效率和可靠性。

二、压力测量

DTC Initium压力测试系统和Optimus压力测试系统是测量动态风洞壁和模型压力的理想选择。基于以太网连接的ESP压力扫描阀支持16，32，64通道，这些压力扫描阀通过气管可直接放置在被测环境中与系统主机模块进行数据通讯传输，从而最大程度的降低系统安装复杂性与每个通道的成本。

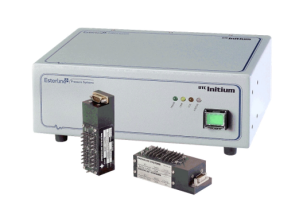

DTC Initium压力测量系统

DTC Initium 数据采集系统是TE公司的 DTC 系列小型压力扫描采集系统。DTC Initium系统将模拟电路设计与数字温度补偿（DTC）技术集成在一起，无需在线量程校准即可保持最佳精度。基于以太网的系统直接连接多达8个16、32或64端口的DTC扫描器的任意组合，以便满足多达512个通道的压力测量，并且可以将多个系统联网以满足更大的测量通道要求。

ESP压力扫描器是微型电子差压测量装置，由硅压阻式压力传感器阵列组成，每个压力端口一个，传感器安装在一个通用的混合陶瓷基板使用专利技术，最大限度地长期稳定。压力测量范围10“H2O to 150 PSI。可选项包括与压力传感器隔离的清洗能力，以清除湿气和污染。其他选项包括数字温度补偿技术，目前采用的gen2放大器技术。压力扫描阀包含内部气动阀，以允许用户进行：

1.压力测量；

2.零点校准；

3.多点校准(飞行前或飞行中)；

4.吹扫操作(清洗输入管路中的冷凝物和其他污染物)。

ESP压力扫描阀也可以安装在一个可选的紧凑型绝缘热控制单元-加热槽中。加热槽有一个加热电路来调节传感器的温度，以在极端温度下保持热稳定性。

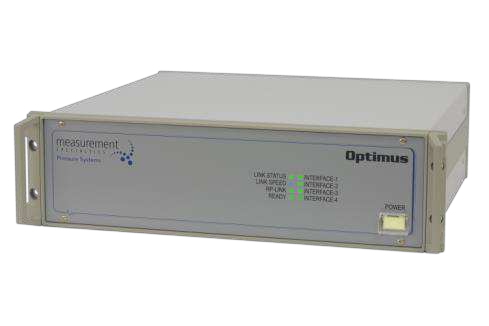

Optimus压力测量系统

Optimus数据采集系统是TE公司的高性能电子压力扫描采集系统，可为最多2048个测量通道提供高精度和高吞吐量的数据。压力信号通过ESP系列压力扫描器进行采集，并在微型扫描器数字接口单元mSDI内转换为数字值。测量值在Optimus系统处理器中计算出来，并通过以太网以高达1Gbit/s的数据速率生成报告。

三、应用实例

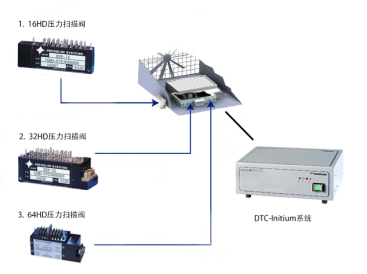

1. 当试验需求所测压力通道数较少时，我们的DTC-Initium型号与ESP系列压力扫描阀可以满足空气动力学压力测量需求。DTC-Initium系统使用ESP系列压力扫描阀。系统操作所需的连接简单,用户可以使用9IFC模块获得或提供电源，为电源调节、硬件触发器和以太网通信提供了便利的接口，ESP压力扫描阀模块通过9082电缆连接到FDS-Initium主机。

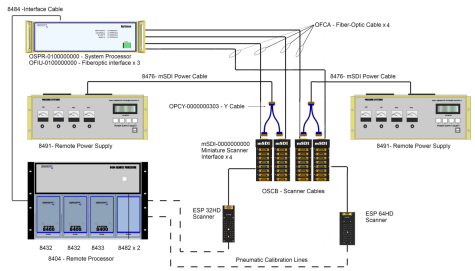

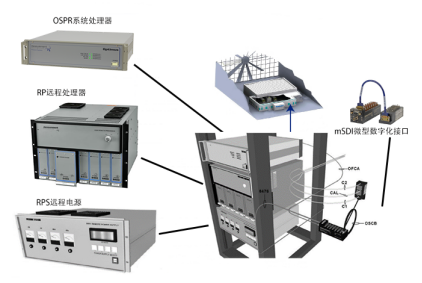

2. 当试验需求所测压力通道数较多时，我们的Optimus压力采集系统可以满足空气动力学压力测量需求。Optimus系统支持多达2048个压力通道，ESP压力扫描器兼容，RP远程处理器用于在测试开始前提供精确的压力校准和性能验证操作。Optimus系统集成了多种特定功能的电缆，为各种类型的压力测试提供高精度、快速、可靠的操作。
