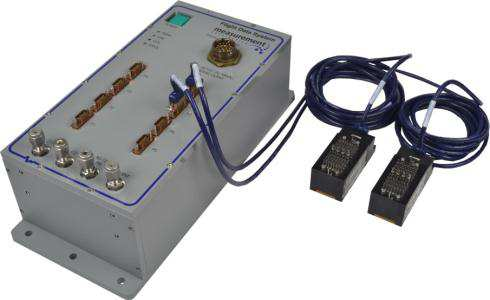

Initium - 飞行数据系统 (FDS) 是一款加固型全集成化仪器,由一对基于微处理器的数据采集和控制装置 (DACU) 以及数字温度补偿电子压力扫描阀 (ESP) 组成,专用于车载压力监测。FDS 最多能够运行 8 个小型的 16、32 或 64 通道压力扫描阀,配备有数字温度补偿 (DTC)。 FDS 将执行所有压力数据采集任务,并在内部计算工程单位转换,同时在飞行中通过 UDP 或 TCP/IP 以太网连接将经温度校正的压力数据传送回主机。FDS 使用存储在 ESP 扫描阀上的校准数据来校正非线性和热漂移,而在线重新归零可以校正传感器的任何零点漂移。FDS 支持所有 DTC 扫描阀功能,包括可编程解调功能、传感器温度读取、内部校准阀漂移控制以及加装扫描阀后的位置检测。“Live @ Power up”模式使用存储的扫描器配置可大大减少初始化时间,并自动返回到数据采集模式,非常适用于意外的电源重启事故。使用 TCP/IP 协议进行通信配置,以便采集的数据通过 UDP 组播直接传输到用户的数据存储器或主机组 (IGMP) 。
实时通电数据采集
数字温度补偿
硬件预配置设置
数据包自动UDP传输
飞行测试
车载压力监测
参数 | 参数 | 单位 | 备注 |
支持的ESP类型 | 16MS/32HD/64HD | 只支持DTC系列 | |
支持的ESP数量 | 1 to 8 | 任何16, 32 or 64 端口扫描阀组合 | |
静态精度 | |||
@ 100% Range | ±0.05 | %FS | range ≥ 5 psid |
±0.10 | range ≥ 10 in WC to < 5 psid | ||
±0.25 | range < 10 in WC | ||
@ 33% Range | ±0.10 | %FS | range ≥ 5 psid |
总热误差 | |||
@ 100% Range | ±0.002 | %FS/ºC | range ≥ 5 psid |
±0.004 | range ≥ 10 in WC to < 5 psid | ||
±0.01 | range < 10 in WC | ||
@ 33% Range | ±0.003 | %FS/ºC | range ≥ 5 psid |
测量分辨率 | ±0.003 | %FS | |
吞吐率 (工程单位下) | 650 | Hz | 32通道扫描器 |
接口 | 10/100 Base-T | 自动协议,半双工或全双工 | |
协议 | TCP 和 UDP | 广播和多播模式 | |
电源 | 28 | VDC | 18-36VDC |
电源电流 | 1.2 | A | 典型1.2A , 满载 |
电源电压 | 100-250 | VAC | 通过9IFC接口 |
工作温度 | 0 - 70 | ºC | |
储存温度 | 0 - 80 | ºC | |
尺寸 | 11.875x 5.250 x 3.625 | Inches | Lx W x H |
重量 | 8 | lbs |
