9216
产品描述

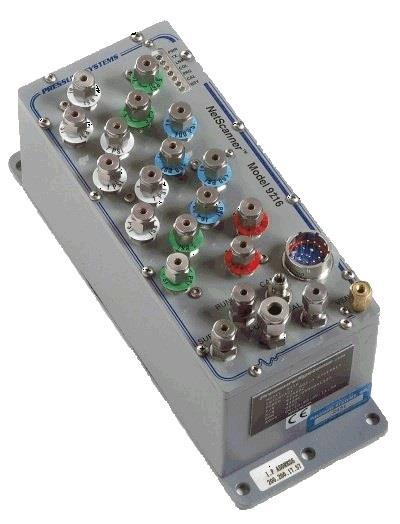

NetScanner 9216 型号气动智能压力扫描器是一款完全独立的高性能压力采集模块，用于无腐蚀性干燥气体的多种测量。9216 智能压力扫描器将 16 个采用了最新微处理器技术的具有任何压力范围的硅压阻式压力传感器集成在一个紧凑、坚固耐用的封装内。每个现场可替换的压力传感器都包括一个温度传感器和EEPROM，用于存储校准数据以及传感器标识信息，如压力范围、出厂校准日期和用户管理的上一个或下一个校准日期。
微处理器使用来自 EEPROM 的数据来校正传感器偏移、量程、线性度和热误差。微处理器的数字温度补偿算法可将传统传感器补偿的传感器热误差降低 10 倍或更多。微处理器还控制一个整体流形的驱动，以执行在线零位或跨度校准的要求。该功能实际上消除了传感器偏移漂移误差，使系统精度误差小于 ±0.05% FS（满量程）。
特点
系统精确度为 ±0.05% FS
EU 吞吐率为 500 Hz
IP66 等级外壳
IEEE 1588-2008 PTPv2和NTP 同步时钟
自动启动功能
应用
涡轮发动机测试单元
风洞洞壁压力测量
规格参数
| 参数 | 9216 | 单位 | 备注 |
| PNEUMATICS | |||
| 压力量程 | ±10 ±20 | In WC | |
| ±1 +50 +375 ±2.5 +60 +500 ±5 +100 +650 ±10 +125 +750 ±15 +150 +850 +30 +200 +1100 +35 +250 +45 +300 | psi | Ranges ≤ 10 psi are calibrated over the range of –FS to +FS pressure Ranges > 10 psi and < 100 psi are calibrated over the range of -12 psi to +FS pressure ranges ≥ 100 psi are unidirectional only | |
| 压力输入通道 | 16 | available in combined ranges | |
| 媒介 | 干燥气体 | 无腐蚀性气体 | |
| 静态性能 | |||
| 测量分辨率 | ±0.003 | % FS | |
| 静态精度 Rezero后 | ±0.05 ±0.15 | % FS | range > 2.5 psi range ≤2.5 psi |
| 测量速率 | 500 | meas/ch/sec | engineering units |
| 电气参数 | |||
| 输入电压 | 18 - 36 | VDC | unregulated |
| 输入电流 | 225 | mA | maximum @ 24VDC |
| 通信 | |||
| 通讯 | 10/100 Base-T | 自动协商,半双工/全双工 | |
| 协议 | TCP and UDP | 静态或动态IP分配 | |
| 时间协议 | PTPv2 (IEEE 1588-2008) or NTP | 需要外部主时钟或服务器 | |
| 环境/物理 | |||
| 校准温度范围 | |||
| 标准 | 0 to 60 | ºC | |
| 可选 | -30 to 60 | ºC | |
| 工作温度范围 | |||
| 标准 | -20 to 70 | ºC | 高达95%的非冷凝湿度 |
| 可选 | -30 to 80 | ºC | |
| 存储温度 | -30 to 80 | ºC | |
| 尺寸 | 9.50 x 3.50 x 3.54 | inches | L x W x H |
| 重量 | 6.5 | lb | |
