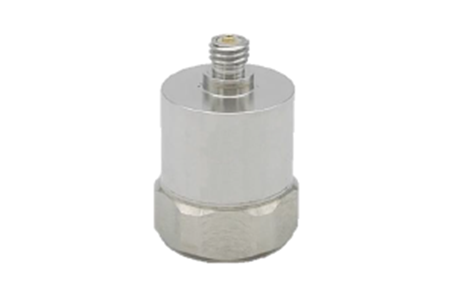

通用型加速度传感器-G57AS
产品描述
G57AS系列产品是一款可同步测量振动和冲击的低噪声IEPE单轴加速度传感器，此加速度传感器的内部电路（TEDS功能可选）是在IEPE系统的两线制上同时提供恒流源激励和传输低阻抗电压输出信号，信号地与外壳相连，绝缘安装螺丝及安装座可选；同时信号放大电路设计考虑了极性反向保护。外壳采用激光焊接工艺以保证产品的密封性；输出连接头采用微型10-32的玻璃绝缘连接器以满足不同环境下使用时输出的稳定性。G57AS系列加速度传感器除了粘合剂安装还提供了10-32的螺纹孔以便牢固安装；G57AS系列加速度传感器具有宽频带响应特性，广泛应用于轻量结构产品做振动、冲击测试；同时也应用于电子产品行业的跌落测试设备。另外，还提供与微型10-32接头配套的线缆，型号1032可选。
特点
高分辨率
粘合剂或螺柱安装
金属焊接密封
环形剪切模式
宽操作温度范围
宽频带响应
应用
振动监控
冲击测试
路面测试
模态分析
飞行测试
规格参数
| 动态性能 | 单位 | ||||||
| 量程范围 | g | 5 | 10 | 25 | 50 | 100 | |
| 灵敏度±10% | mV/g | 1000 | 500 | 200 | 100 | 50 | |
| 频率响应 ±5% | Hz | 1～5000 | 0.8～5000 | 0.6～5000 | 0.5～5000 | 0.5～6000 | |
| 频率响应 ±10% | Hz | 0.6-8000 | 0.5～8000 | 0.4～8000 | 0.3～8000 | 0.3～9000 | |
| 频率响应 ±3dB | Hz | 03～12000 | 0.2～12000 | 0.1～12000 | |||
| 谐振频率 | kHz | 32 | |||||
| 横向灵敏度 | % | <5 | |||||
| 非线性 | % FSO | ±1 | |||||
| 冲击极限 | g pk | ±4000 | |||||
| 环境参数 | |||||||
| 温度灵敏度系数-55～+125°C | %/℃ | ±10 | |||||
| 操作和存储温度 | °C | -50~125 | |||||
| 偏置电压（室温） | Vdc | 8～12 | |||||
| 偏置电压 (-50~125) °C | Vdc | 6～13 | |||||
| 电气特性 | |||||||
| 输出阻抗 | Ω | ＜100 | |||||
| 满量程输出电压 | V | ±5 | |||||
| 绝缘阻抗 | MΩ | ＞100 | |||||
| 恒流激励电压 | Vdc | 18～30 | |||||
| 恒流激励 | mA | 2～10 | |||||
| 物理特性 | |||||||
| 重量（不包括线缆） | Grams | 12.0 | |||||
| 敏感元件 | 压电陶瓷 | ||||||
| 感应原理 | 剪切模式 | ||||||
| 外壳材料 | 不锈钢 | ||||||
| 密封 | 激光焊接 | ||||||
| 接地 | 信号地与外壳相连 | ||||||
| 输出方式 | IEPE 输出 | ||||||
