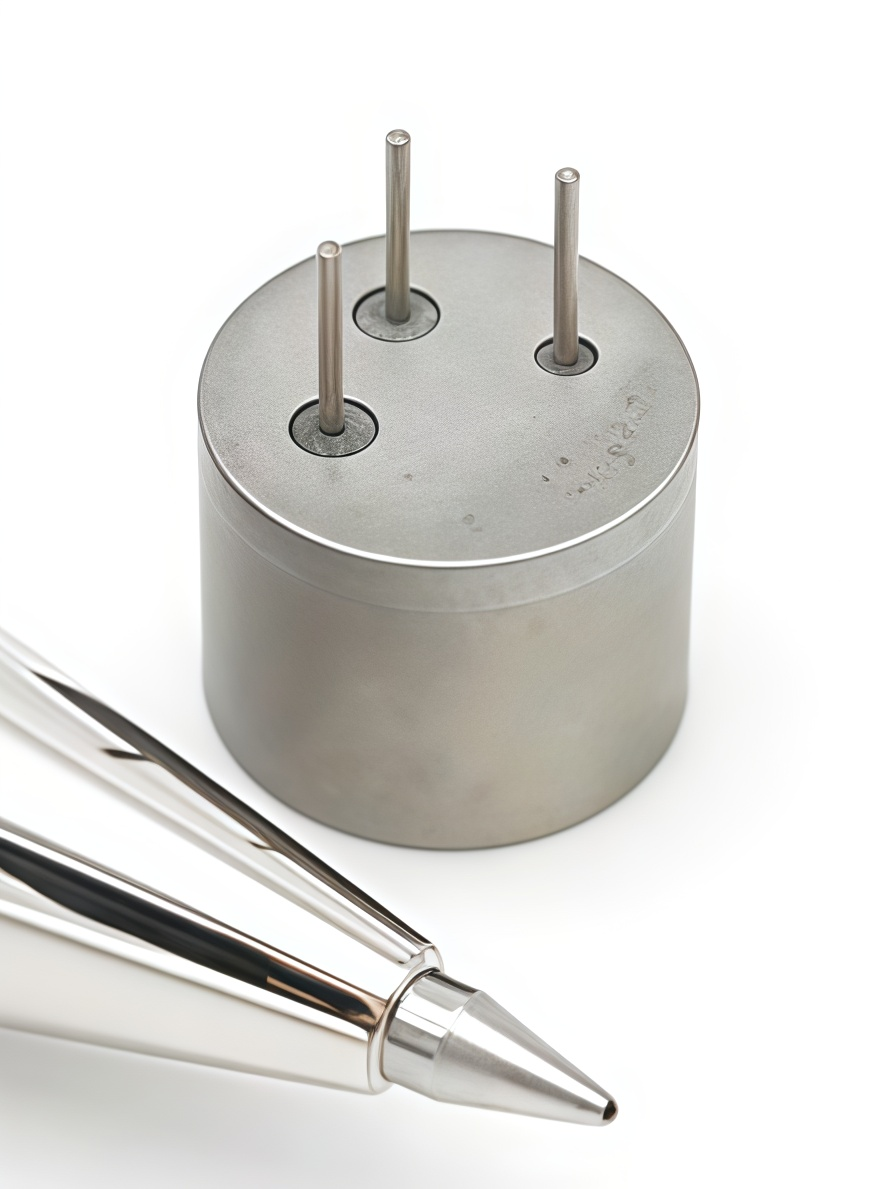

通用型加速度传感器-G45AS
产品描述
G45AS系列产品是一款可同时测量振动和偶发冲击的嵌入式IEPE加速度传感器，其特点是采用环形剪切模式的陶瓷晶体为敏感元件，具有长时间保持输出稳定的特性。此加速度传感器的内部电路是在IEPE系统的两线制上同时提供恒流源激励和传输低阻抗电压输出信号，信号地与外壳相连，绝缘安装螺丝及安装座可选；同时信号放大电路设计考虑了极性反向保护。外壳采用激光焊接工艺以保证产品的密封性及高频响应；输出连接采用TO-5的3针连接器，方便产品的组装和电气连接，紧凑的结构非常适合嵌入式安装到冲击实验装置中。G45AS系列加速度传感器具有宽频带响应特性，广泛应用于轻量结构产品做振动、冲击测试。
特点
微型结构
TO-5封装
宽操作温度范围
宽频带响应
粘合剂安装
环形剪切模式
应用
振动测试
设备健康诊断
嵌入式应用
工业物联网
无线设备
规格参数
动态性能 | 单位 | |||||
量程范围 | g | 50 | 100 | 500 | 1000 | |
灵敏度±10% | mV/g | 100 | 50 | 10 | 5 | |
频率响应 ±5% | Hz | 1~7000 | ||||
频率响应 ±3dB | Hz | 0.5～20000 | ||||
谐振频率 | kHz | 38 | ||||
横向灵敏度 | % | <5 | ||||
非线性 | % FSO | ±1 | ||||
冲击极限 | g pk | ±5000 | ||||
环境参数 | ||||||
操作和存储温度 | °C | -50~125℃ | ||||
偏置电压（室温） | Vdc | 8~12 | ||||
偏置电压 (-50~125) °C | Vdc | 6~13 | ||||
电气特性 | ||||||
输出阻抗 | Ω | ＜100 | ||||
满量程输出电压 | V | ±5 | ||||
绝缘阻抗 | MΩ | ＞100 | ||||
恒流激励电压 | Vdc | 18~30 | ||||
恒流激励 | mA | 2~10 | ||||
物理特性 | ||||||
敏感元件 | 压电陶瓷 | |||||
感应原理 | 剪切模式 | |||||
外壳材料 | 不锈钢 | |||||
绝缘特性 | 通过绝缘垫片实现 | |||||
接地 | 外壳接地 | |||||
输出方式 | IEPE 输出 | |||||
