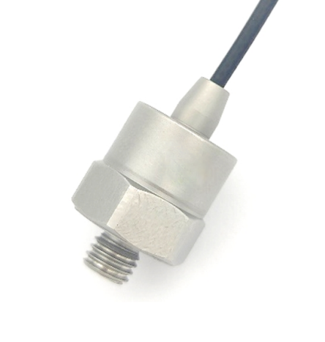

冲击型加速度传感器-S51AS
产品描述
S51AS系列产品是一款专门用于测量冲击或振动的IEPE单轴加速度传感器，其特点是采用环形剪切模式的陶瓷晶体为敏感元件，具有长时间保持输出稳定的特性。此加速度传感器的内部电路是在IEPE系统的两线制上同时提供恒流源激励和传输低阻抗电压输出信号，信号地与外壳相连，外壳一体安装螺丝，绝缘安装座可供选用；同时信号放大电路设计考虑了极性反向保护。外壳采用激光焊接工艺以保证产品的密封性；输出连接头采用轻量化的一体线缆以满足冲击环境下使用时输出的可靠性。S51AS系列加速度传感器提供多种规格的安装螺纹以供现场适配安装；S51AS系列加速度传感器具有宽频带响应特性，广泛应用于轻量结构产品做碰撞测试；同时也应用于爆破行业的冲击加速度测量。鑫源宇通还提供多种电气连接器用于适配现场的采集仪器，具体参见选型表格。
特点
微型结构
自体螺丝安装
金属焊接密封
一体线缆输出
宽操作温度范围
宽频带响应
应用
爆破测试
冲击监测
振动测试
模态分析
规格参数
| 动态性能 | 单位 | ||||
| 量程范围 | g | 5000 | 10000 | 20000 | |
| 灵敏度±10% | mV/g | 1 | 0.5 | 0.25 | |
| 频率响应 ±5% | Hz | 1～9000 | |||
| 频率响应 ±10% | Hz | 1～12000 | |||
| 频率响应 ±3dB | Hz | 0.5～15000 | |||
| 谐振频率 | kHz | 50 | |||
| 横向灵敏度 | % | <5 | |||
| 非线性 | % FSO | ±1 | ±2 | ||
| 冲击极限 | g pk | ±20000 | ±25000 | ||
| 环境参数 | |||||
| 温度响应 -55～+125°C | % max. | ±10 | |||
| 操作和存储温度 | °C | -50~125 | |||
偏置电压 （室温） | Vdc | 8～12 | |||
| 偏置电压 (-50~125) °C | Vdc | 6～13 | |||
| 电气特性 | |||||
| 输出阻抗 | Ω | ＜100 | |||
| 满量程输出电压 | V | ±5 | |||
| 绝缘阻抗 | MΩ | ＞100 | |||
| 恒流激励电压 | Vdc | 18～30 | |||
| 恒流激励 | mA | 2～10 | |||
| 物理特性 | |||||
| 重量（不包括线缆） | Grams | 7 | |||
| 敏感元件 | 压电陶瓷 | ||||
| 感应原理 | 剪切模式 | ||||
| 外壳材料 | 不锈钢 | ||||
| 密封 | 激光焊接 | ||||
| 接地 | 信号地与外壳相连 | ||||
| 输出方式 | IEPE 输出 | ||||
